Для металлургических и стекольных предприятий визуальный контроль внутреннего пространства печей — это не абстрактная потребность, а ежедневная технологическая задача. В горячих зонах температура превышает +1200 °C, а условия — пыль, пламя, агрессивные газы — крайне сложны для любой оптики. На практике используются два класса решений:
Высокотемпературные видеокамеры — для визуализации в видимом диапазоне,
Тепловизоры — для измерения и отображения теплового распределения в инфракрасном спектре.
Что из этого выбрать? Зависит от задачи. Ниже — техническое сравнение подходов, их плюсы, ограничения и отраслевые кейсы.
Тепловизоры — для измерения и отображения теплового распределения в инфракрасном спектре.
Что из этого выбрать? Зависит от задачи. Ниже — техническое сравнение подходов, их плюсы, ограничения и отраслевые кейсы.
Принципиальное отличие
Видеокамера в печи:
- Работает в видимом свете (380–780 нм).
- Передаёт «натуральную» картинку: цвет пламени, изменение оттенка футеровки, искрение, движение пыли и газов.

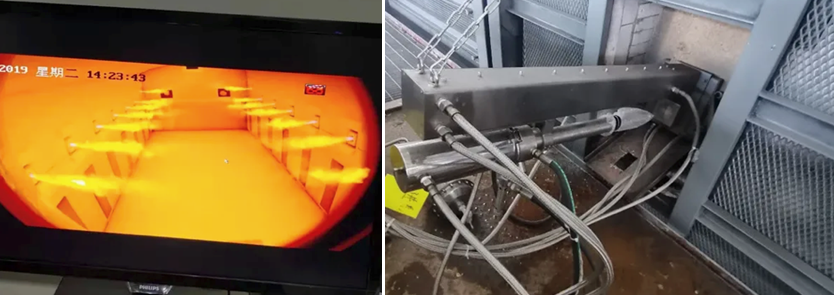

- Требует защитного кожуха с жидкостным охлаждением, продувкой оптики и термозащитой - иначе перегреется.
- Не измеряет температуру, но позволяет оператору «глазами» видеть происходящее.
Ключевые задачи:
- Оценка направления пламени, его стабильности и формы.
- Наблюдение за цветом кирпича футеровки (в стекольных печах).
- Отслеживание состояния горелок, шиберов, тележек.
Тепловизор:
- Регистрирует инфракрасное излучение от объектов.
- Преобразует полученную инфракрасную энергию в температурные показатели.

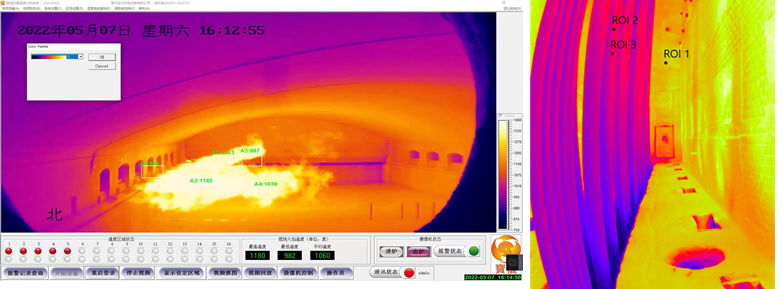

- Не показывает «цвет» пламени — но отображает температурную карту.
- Позволяет автоматически фиксировать температурные отклонения, запускать тревоги, записывать тепловую историю
Ключевые задачи:
- Измерение температуры всех объектов в поле зрения.
- Оценка равномерности нагрева.
- Контроль зон перегрева или разрушения футеровки.
Что показывает каждое решение?
Отраслевые примеры
Металлургия
В печах нагрева заготовок направление и симметрия пламени напрямую влияют на равномерность прогрева.
Видеокамеры полезны для оценки формы и направления факела, состояния стен.
Тепловизоры выявляют перегретые зоны на футеровке, потери тепла, неравномерный прогрев слябов.
Видеокамеры полезны для оценки формы и направления факела, состояния стен.
Тепловизоры выявляют перегретые зоны на футеровке, потери тепла, неравномерный прогрев слябов.
Стекольная промышленность
При варке стекломассы важно отслеживать как текущее пламя, так и температуру ванны, свода и пода.
Видеокамера помогает визуально контролировать зоны горелок и поведение пламени.
Тепловизор — незаменим для отслеживания температуры стекломассы (+1400 °C), распределения тепла, раннего обнаружения трещин в футеровке.
Видеокамера помогает визуально контролировать зоны горелок и поведение пламени.
Тепловизор — незаменим для отслеживания температуры стекломассы (+1400 °C), распределения тепла, раннего обнаружения трещин в футеровке.
Ограничения и требования
Видеокамера:
- Не видит через пыль и плотное пламя.
- Не даёт цифровых значений температуры.
- Требует сложной инфраструктуры охлаждения и регулярной чистки оптики.
- Ориентирована на «глаз оператора», без автоматизации.
- Принятие решений зависит от человеческого фактора
Тепловизор:
- Не показывает визуальные детали (например, трещины без температурной разницы не видны).
- Требует корректной калибровки, защиты от термоударов.
- Высокая начальная стоимость, но при этом — низкие издержки на обслуживание.
- Требует сложной инфраструктуры охлаждения
Совместное применение
Оптимальное решение — комбинировать оба подхода. Видеокамера внутри печи показывает, что происходит, а тепловизор показывает, насколько горячо. В автоматизированных системах они интегрируются в SCADA и работают совместно:
Камера — даёт оператору четкую картинку в реальном времени,
Тепловизор — запускает тревоги при перегреве, записывает термопрофиль, строит аналитику, позволяет обосновывать решения.
Камера — даёт оператору четкую картинку в реальном времени,
Тепловизор — запускает тревоги при перегреве, записывает термопрофиль, строит аналитику, позволяет обосновывать решения.
Вывод: выбирать по задаче
Нужен контроль формы пламени, состояния поверхности, цвет? Устанавливайте видеокамеру в защитном кожухе. Нужна температура, предиктивная диагностика и автоматический контроль? Решение — тепловизор.
Рекомендация инженера:
Если задача — наблюдать, достаточно камеры.
Если задача — измерять и предупреждать, необходим тепловизор.
Для задач контроля температуры внутри печей тепловизоры — не роскошь, а технологическая необходимость. Их интеграция с системами автоматизации превращает тепло в точные данные, недоступные глазу и обычной камере.
